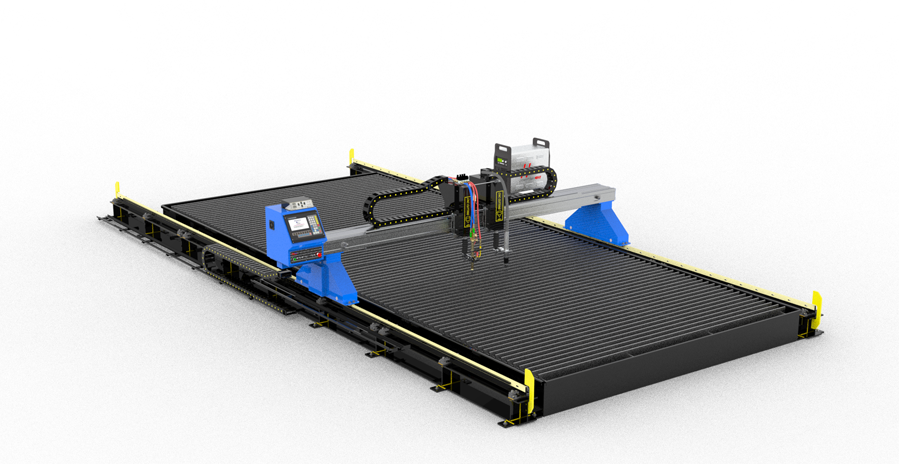

经济型龙门数控切割机
Economical gantry CNC cutting machine
产品参数
| 名称 | 经济型龙门数控等离子火焰切割机 | ||
| 型号规格 | SNC-2500 | SNC-3000 | SNC-3500 |
| 输入电压 | 单相 AC 220V±10％ 50-60Hz 1.0KW， 等离子 三相 AC 380V | ||
| 输入功率 | 步进（1200W)/伺服（2000W） | ||
| 切割类型 | 等离子切割（需配套等离子电源）/火焰切割/等离子切割+火焰切割 | ||
| 数控跨距mm | 2500 | 3000 | 3500 |
| 数控长度mm | 7000（长度根据用户需求可以加长） | ||
| 有效切割范围mm | 2000*6000 | 2500*6000 | 3000*6000 |
| 割炬升降高度mm | 200 | ||
| 割炬及数量 | 等离子1套或者火焰1套 | 等离子1套或者火焰1套 | 等离子1套或者火焰1套 |
| 移动体数量 | 标配1套、选配（最多2套） | ||
| 板材切割厚度 | 视等离子功率而定、火焰6-150 mm | ||
| 运行速度 | 0—10000mm／min | ||
| 切割速度 | 20—6000mm／min | ||
| 驱动类型 | 双边驱动 （齿轮齿条传动） | ||
| 电机类型 | 标配86系列步进电机+减速机（伺服电机选配） | ||
| 数控系统 | 上海交大，显示屏10寸工控大屏幕 | ||
| 其他配置 | 升降管线拖链，工具1套 | ||
| 燃气供气要求 | 乙炔气压或者丙烷气压最大不超过0.1Mpa（选择火焰切割方式才需要） | ||
| 氧气供气要求 | 氧气气压最大不超过0.8Mpa（选择火焰切割方式才需要） | ||
| 调高类型 | 火焰电容调高：可选配/等离子弧压调高:可选配 | ||
| 一个移动体只能支持一种调高方式（例如选配等离子弧压调高则不可加配火焰电容调高） | |||
| 套料软件 | 标配：FASTCAM小专家版 /或SMARTCUT软件一套 | ||
| 机床裸包尺寸 | 3230*1000*1000 | 3730*1000*1000 | 4230*1000*1000 |
| 导轨基础、切割料架 | 厂家提供图纸，用户自己制作 | ||
